Sistema de Agricultura de Precision CHC NX200

 Este Producto lo puedes comprar en Geodesical Technology PULSA AQUI

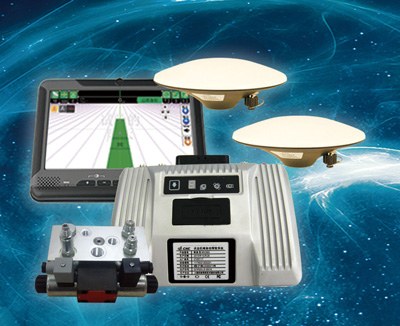

CHC NX200

NX200 es una solución CHC high-end AG diseñada para diversas aplicaciones e industrias tales como

autodirección, zanjeo, surcos, siembra, intercalado, etc.

Características principales
● ± 2,5 cm de precisión de desviación lateral para la dirección automática

● Múltiples modos de trabajo (línea AB, curva equidistante, curva adaptativa, curva circular, línea Z)

● Visualización gráfica del movimiento

● Un sistema para funciones versátiles

● Soporte de sistema operativo diversificado

● Software AG interactivo multifuncional y amigable

Caja de control NX200

● Módulos de unidad de control, GNSS y navegación inercial altamente integrados.

● Materiales aeroespaciales industriales, a prueba de polvo y agua.

● Alta capacidad de expansión funcional, como el monitor de siembra y el monitor de despacho.


Válvula hidráulica

● Válvula hidráulica proporcional de alta precisión.

● Válvula hidráulica universal, adecuada para todo el centro abierto y sistema hidráulico de centro

cerrado

● Amplia gama de flujo hidráulico, adecuado para una variedad de modelos.


Pantalla LCD

● Panel LCD TFT de 8 ", luz de fondo LED.

● táctil resistiva de cuatro hilos, sensible, fácil de operar.

● Superficie de recubrimiento antideslumbrante industrial, sólida y confiable, que toca sin dejar

rastros.


Antena

● Doble antena con GPS / GLONASS / BDS / Galileo para obtener datos POS de alta calidad.



Más detalles:


Sistema NX200  AG CHC

Agricultura de precisión
•precisión ± desviación 2,5 cm lateral para la conducción de automóviles
•Múltiples modos de trabajo (línea AB, curva equidistante, de la curva de adaptación, la curva circular, Z-line)
•Representación gráfica de movimiento
•Un sistema para funciones versátiles •compatibilidad del sistema operativo diversificada
•Software AG multi-funcional.


Caja de control NX200

•navegación, GNSS y la unidad de control de módulos de inercia altamente integrados.
•materiales industriales aeroespaciales, polvo y resistente al agua.
•Alta capacidad de expansión funcional tal como el nivel de satélite, monitor de siembra, el monitor de

despacho.



Válvula hidráulica

•De alta precisión válvula hidráulica proporcional.
•válvula hidráulica universal, adecuado para todos centro abierto, y el sistema hidráulico de centro

cerrado.
•Amplia gama de flujo hidráulico, adecuado para una variedad de modelos.


Pantalla LCD

•8" panel LCD de TFT, luz de fondo LED.
•táctil resistiva de cuatro hilos, sensible, fácil de operar.
•Industrial superficie de revestimiento anti-deslumbramiento, sólido y fiable, tocando sin dejar huellas.


Antena
•antena dual con GPS / GLONASS / SDE / Galileo para la obtención de datos de punto de venta de alta

calidad.



Especificaciones técnicas

Sistema

•Sistema operativo: Linux 2.3.6.3


Las precisiones (GNSS 1)

•La cinemática en tiempo real (RTK):

-Horizontal: 8 mm + 1 ppm RMS
-Vertical: 15 mm + 1 ppm RMS
-tiempo de inicialización: <10 s
-fiabilidad de inicialización:> 99,9%

•Precisión de la velocidad:

-Horizontales: 0.007 m / s RMS
-Verticales 0,020 m / s RMS

Comunicaciones y registro de datos

•Módem de red:
-Caja de control: módem 3G integrado internamente
-Pantalla LCD: módem 3.5G interno integrado
-HSPA + 21 Mbps (descarga), 5,76 Mbps (subida)
-WCDMA 850/900/1700/1900/2100

•WiFi: 802.11 b / g / n, AP apoyo

•protocolos:

-CMR, CMR +, la entrada y la salida SCMRX
-2.x RTCM, entrada 3.x RTCM y salida
-NMEA 0183

•La frecuencia de salida para Posicionamiento: <20 HZ
•Las radios UHF ( 2): Protegida TNC
-Protocolo: CHC, Trimble, de Pacific Crest
•Modo Piloto: automático o manual

Actuación

•Rango de velocidad del vehículo: ≤ 36 kmh

•La desviación lineal del piloto automático:

-≤ ± 2,5 cm (velocidad de la maquinaria agrícola ≤ 1,5 m / s)
-≤ ± 4 cm (velocidad de la maquinaria agrícola ≤ 2,5 m / s)

•Curva de desviación del piloto automático:

-≤ ± 10 cm (velocidad de la maquinaria agrícola ≤ 2,5 m / s)

•Desviación recta Interlineado:
-≤ ± 2,5 cm (velocidad de la maquinaria agrícola ≤ 1,5 m / s)
-≤ ± 4 cm (velocidad de la maquinaria agrícola ≤ 2,5 m / s)

•Distancia de en la línea de:
≤ 10 m a 15 m (± 60 °)

Físico

•Alimentación externa: 9 V CC a 36 V CC

• Ambiente

-De funcionamiento: -40 ° C a + 70 ° C (-40 ° F a + 158 ° F)
-Almacenamiento: -50 ° C a + 85 ° C (-58 ° F a + 185 ° F)

• Tiempo de funcionamiento( 3): de funcionamiento continuo 7 × 24 h


Performance de Navegación monitor

• Tiempo de funcionamiento( 3): Funcionamiento continuo 2 × 24 h
 displaye:
-Tamaño: 7 '' pantalla táctil
-Sistema Operativo: Windows XP, Windows 7
-El polvo y a prueba de agua: IP65


Componentes clave y descripción estructural

•Entrada y salida de interfaces:
-2 × interfaces de antena GNSS externos
-1 interfaz de radio ×
-1 × antena de red 3G

•Piloto de la lámpara: 3 LEDs (luz de energía, luz satélite, señal diferencial), el panel de cristal

líquido (canal de radio)

----

*Las especificaciones de precisión y fiabilidad pueden verse afectados por trayectos múltiples, geometría

de los satélites y las condiciones atmosféricas. Actuaciones asumen un mínimo de 5 satélites, el

seguimiento de las prácticas recomendadas generales de GPS. (2) UHF es una opción y UHF homologaciones

son específicos de cada país. (3) Tiempo de funcionamiento varía en función de la temperatura.Las

especificaciones están sujetas a cambios sin previo aviso.
